纹理加载

纹理 (texture) 是 OpenGL 中不可或缺的一部分，虽然我们可以使用 RGB 去表达几乎所有颜色，但如果真的要亲手编写每个像素的 RGB 颜色，这实在是太繁琐了。纹理则可以大大提高效率，我们可以使用纹理去模拟真实世界，去存储数据信息等等。

纹理映射

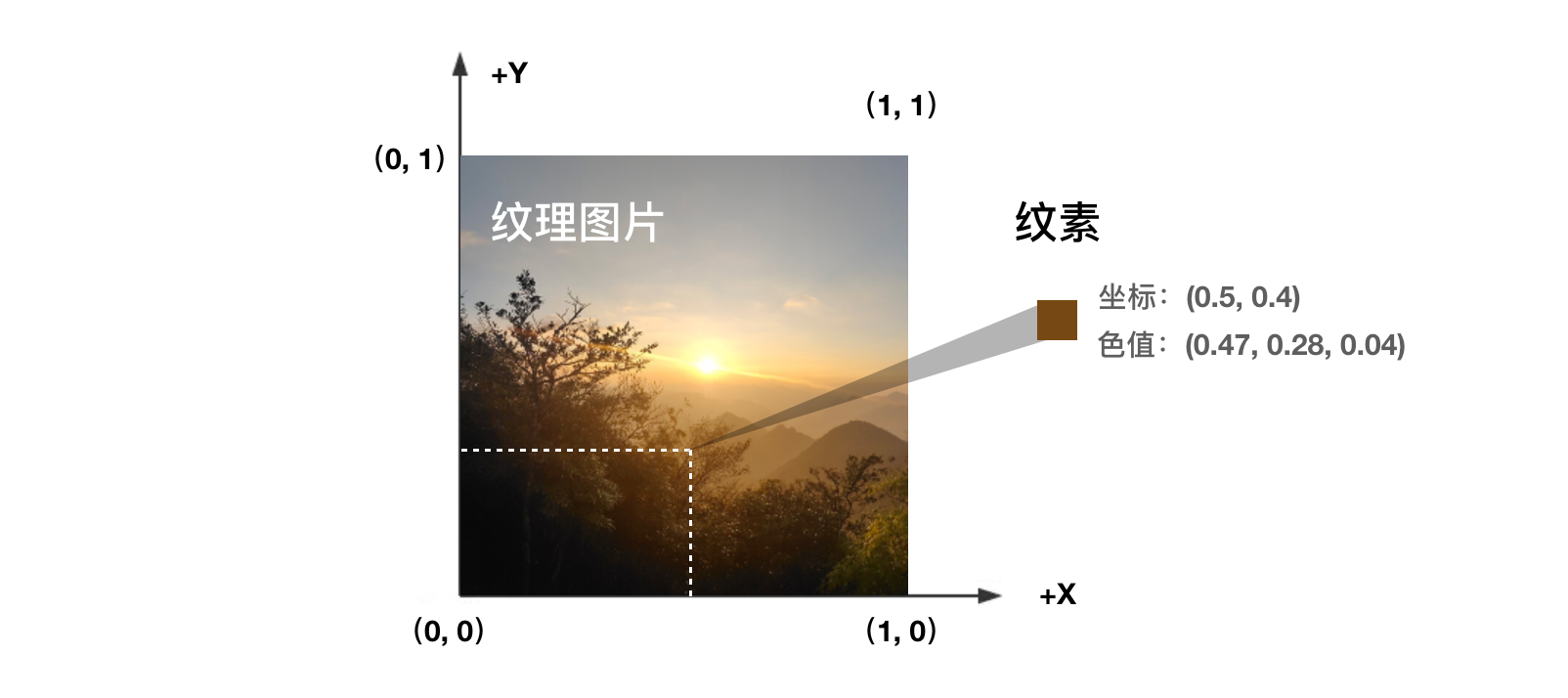

在 3D 世界中，除了模型本身，最关键的就是纹理/材质了。这就涉及了一个关键技术：纹理映射(texture mapping)。简单来说，就是将一张图片根据一定规则贴在几何图形表面，这张图片就是纹理图像。光栅化之后每个像素的颜色，就取自这张图片相应的位置的颜色，组成纹理图像的像素又被称为纹素 (texels)，每一个纹素的颜色都使用 RGB 或 RGBA 格式编码。

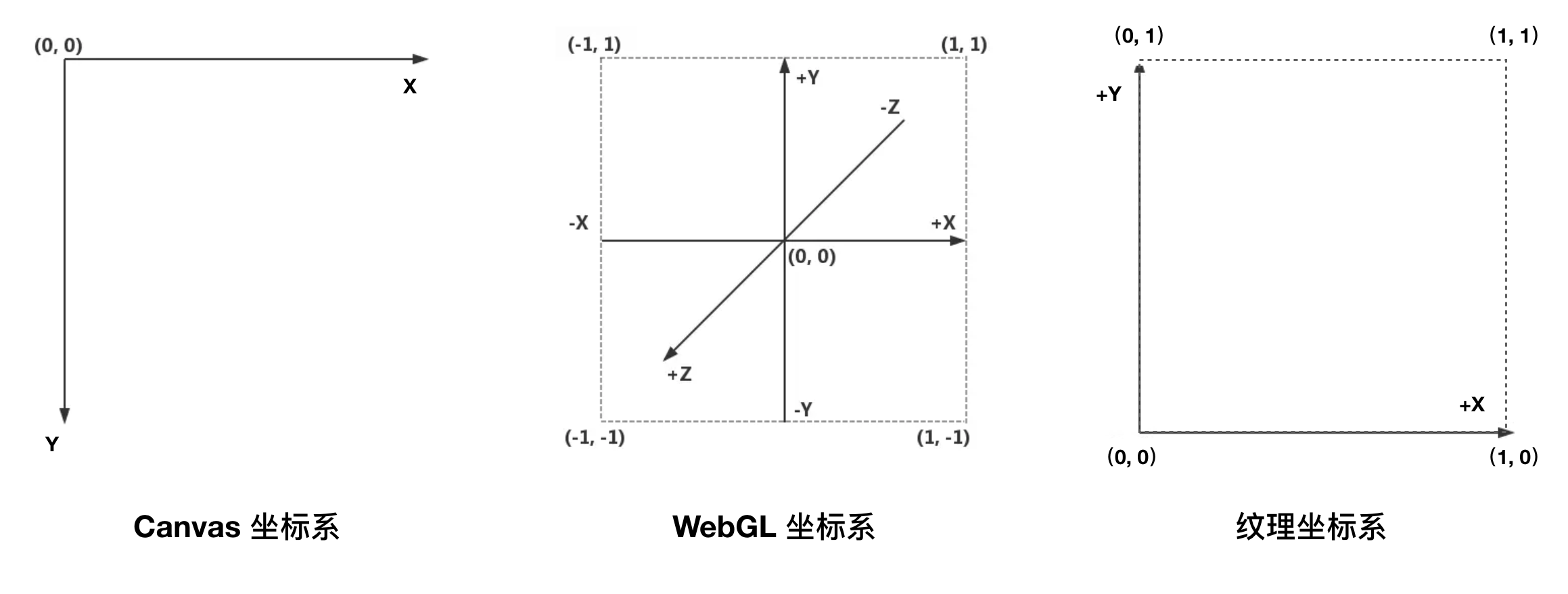

既然提到映射，自然是少不了坐标的。之前我们已经介绍过 Canvas 2D 和 WebGL 坐标的差异了，而纹理坐标和前两者又不一样：

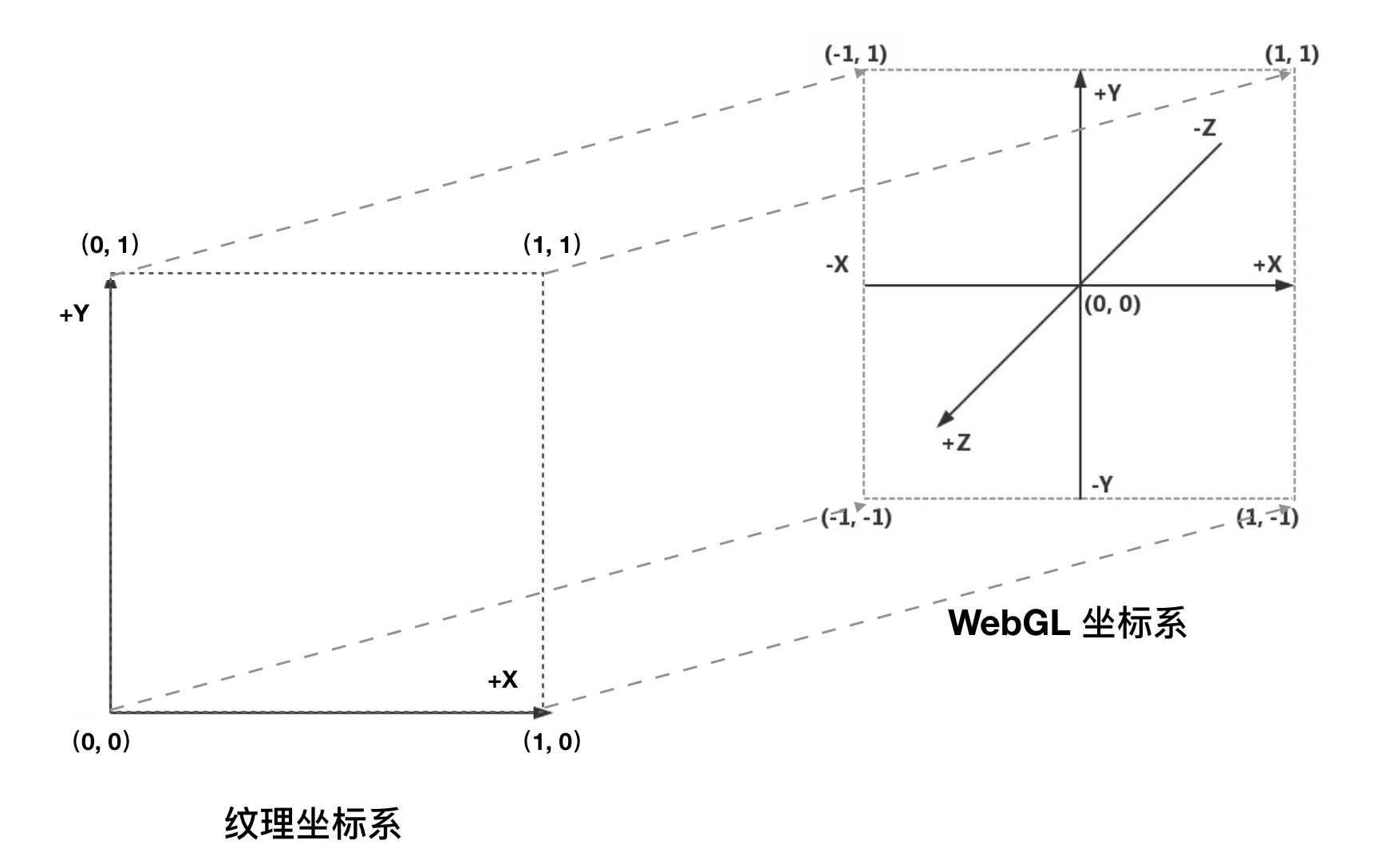

假设我们想把这张图片铺满整个 WebGL 视窗，则需要映射坐标点：

我们依旧通过缓冲区对象同时保存顶点坐标和纹理坐标（对于 2D 平面可以只使用 xy 坐标而不是 xyz，减少传输数据量）：

var verticesTexCoords = new Float32Array([
    // 顶点坐标,   纹理坐标
    -1.0,  1.0,   0.0, 1.0,
    -1.0, -1.0,   0.0, 0.0,
    1.0,  1.0,   1.0, 1.0,
    1.0, -1.0,   1.0, 0.0
])

然后在着色器代码中，获取传入的纹理坐标：

<!-- 定义顶点着色器 -->
<script id="vertexShader" type="x-shader/x-vertex">
    // 定义浮点数精度
    // highp：32 位浮点格式，适合用于顶点变换。性能最慢
    // mediump：16 位浮点格式，适用于纹理坐标。比 highp 大约快两倍
    // lowp：10 位的顶点格式，适合颜色，照明等高性能计算，速度大约是 highp 的 4 倍
    precision mediump float;

    attribute vec2 a_Position;
    attribute vec2 a_TexCoord;    // 纹理坐标
    varying vec2 v_TexCoord;      // 纹理坐标

    void main() {
        gl_Position = vec4(a_Position, 1.0, 1.0);
        v_TexCoord = a_TexCoord;
    }
</script>

<!-- 定义片元着色器 -->
<script id="fragmentShader" type="x-shader/x-fragment">
    precision mediump float;

    varying vec2 v_TexCoord;      // 获取纹理坐标

    void main() {
        gl_FragColor = vec4(v_TexCoord.xy, 1., 1.);    // 使用 vec3(xy,1) 坐标组成 rgb 颜色
    }
</script>

通过 v_TexCoord 我们可以得到 x、y 轴从 0~1 的取值，将 xyz 作为 rgb 的值，可以得到很好看的颜色渐变。

See the Pen 1. Load Texuture (part1) by ShaderFans (@shaderfans) on CodePen.

其实对于 2D 矩形纹理映射，还可以通过另外一种方式来生成坐标：

<!-- 定义顶点着色器 -->
<script id="vertexShader" type="x-shader/x-vertex">
    precision mediump float;
    attribute vec2 a_Position;

    void main() {
        gl_Position = vec4(a_Position, 1.0, 1.0);
        v_TexCoord = a_TexCoord;
    }
</script>

<!-- 定义片元着色器 -->
<script id="fragmentShader" type="x-shader/x-fragment">
    precision mediump float;
    vec2 resolution = vec2(500.0, 300.0);

    void main() {
        vec2 uv = gl_FragCoord.xy / resolution;
        gl_FragColor = vec4(uv, 1., 1.);
    }
</script>

不需要传递 a_TexCoord 纹理坐标，但需要传入画布的分辨率。gl_FragCoord 是 Shader 的内置变量，它的 x 和 y 值是当前窗口空间坐标 (Window-Space Coordinate)。如果我们的窗口是 800×600 的，那么 x 的范围就在 0~800，y 则是 0~600。通过除以宽高分辨率得到了 0~1 的坐标，相当于归一化。我们习惯给纹理坐标命名为 st 或者 uv。

这种方式仅限于给 2D 矩形添加纹理，假设我们要给复杂的 3D 图形贴纹理，还是需要通过纹理坐标来实现。一般的 3D 建模软件都可以输出模型对应的纹理坐标，如下所示为文本编辑器打开的 3D 模型（.obj 格式），v 表示顶点，vt 表示纹理坐标：

......
g default
v 0.556468 -3.694208 -0.180808
v 0.473360 -3.694208 -0.343916
v 0.343916 -3.694208 -0.473360
.....
vt 0.000000 0.050000
vt 0.050000 0.050000
vt 0.100000 0.050000
.....

纹理配置

解决了坐标映射之后，就是加载纹理和配置纹理了。我们先看着色器要怎么写：

<!-- 顶点着色器没变化 -->
<!-- 定义片元着色器 -->
<script id="fragmentShader" type="x-shader/x-fragment">
    precision mediump float;

    varying vec2 v_TexCoord;
    uniform sampler2D u_Sampler;

    void main() {
        vec4 texColor = texture2D(u_Sampler, v_TexCoord);
        gl_FragColor = texColor;
    }
</script>

首先看 uniform sampler2D u_Sampler：Sampler（采样器）是 Shader 提供的可供纹理对象使用的内建数据，它通常是在片元着色器中内定义，被 uniform 修饰符修饰。Sampler2D 代表一个二维的纹理类型，同理还有 Sampler1D、Sampler3D 表示不同维度的纹理类型。

然后是vec4 texture2D(sampler2D sampler, vec2 coord) ：这个函数返回的就是纹素，即 coord 二维坐标对应的图片的颜色值。在 OpenGL ES 3.0 之后（即 WebGL 2.0），使用 texture() 替代 texture2D()，为保证向后兼容，目前的 Demo 依旧采用旧的写法。

接下来是 JavaScript 代码，首先加载一张图片：

var image = new Image()
image.crossOrigin = "Anonymous"     // 解决图片跨域
image.src = 'https://shaderfans.com/images/figure1.jpg'

image.onload = function() {
	// 图片加载完成后才能继续往下操作
	// 可以采用 Promise 等方式解决多张图片加载的异步回调问题
}

加载完图片后，就是 WebGL 的纹理配置了：

// 创建纹理对象
var texture = gl.createTexture()
if (!texture) {
    console.log('Failed to create the texture object')
    return false
}

// 获取第纹理图的存储位置
var u_Sampler = gl.getUniformLocation(gl.program, 'u_Sampler')
if (!u_Sampler) {
    console.log('Failed to get the storage location of u_Sampler')
    return false
}

// 翻转图片 Y 轴
gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);

// 激活纹理单元 TEXTURE0
gl.activeTexture(gl.TEXTURE0)

// 绑定纹理对象
gl.bindTexture(gl.TEXTURE_2D, texture)

// 设置纹理参数
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE)
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE)
gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image)

// 将纹理传递给着色器
gl.uniform1i(u_Sampler, 0)

上面代码的信息量较多，一句一句来分析：

gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)：将图像进行 Y 轴反转。由于WebGL 纹理坐标系统中的 Y 轴的方向和 PNG、BMP、JPG 等格式图片的坐标系的 Y 轴方向相反（这些图片的坐标起始点都是在左上角）。因此，只有将图像的 Y 轴进行反转，才能够正确地将图像映射到图形上（可以注释这段语句看看效果）。

gl.activeTexture(gl.TEXTURE0)：激活 TEXTURE0 指定的纹理单元。分别存在 gl.TEXTURE0~7，最后的数字表示纹理单元的编号。系统支持的纹理单元个数取决于硬件和浏览器的 WebGL 实现，但在默认情况下，WebGL 至少支持 8 个纹理单元。

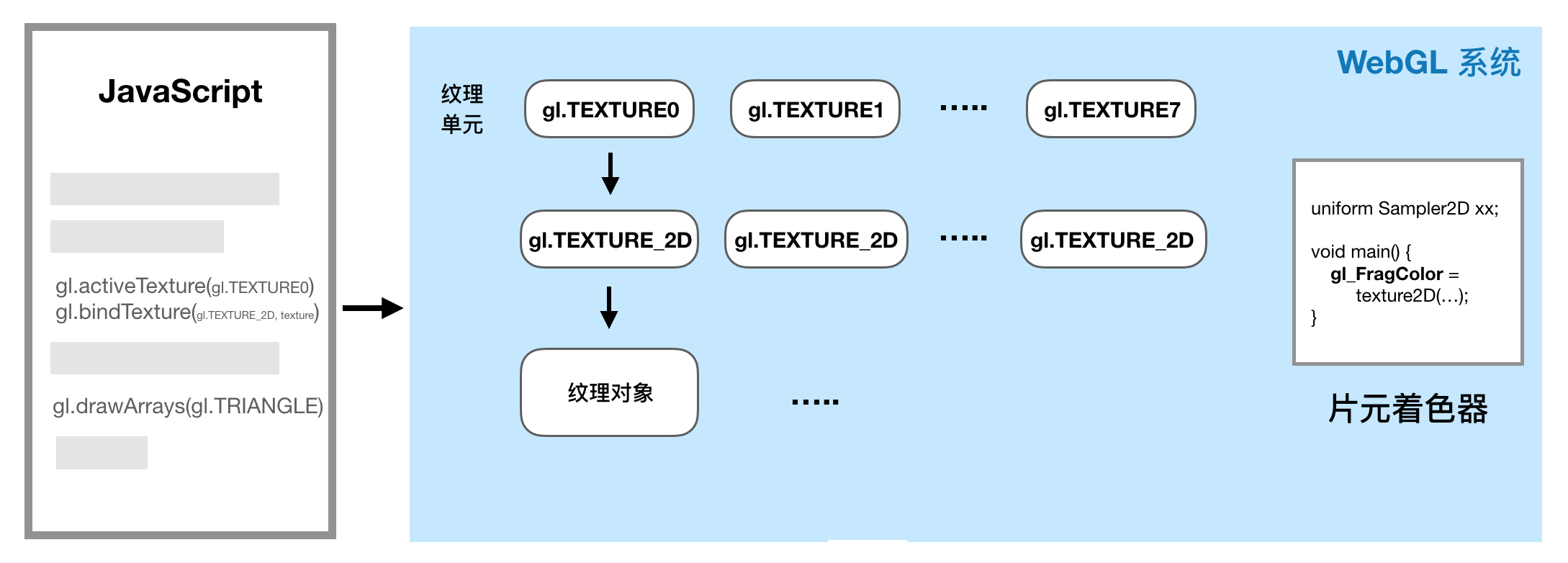

gl.bindTexture(gl.TEXTURE_2D, texture)：把 TEXTURE_2D 类型的纹理绑定到 target 上。WebGL 通过纹理单元 (texture unit) 的机制来同时使用多个纹理。每个纹理单元都有一个单元编号来管理纹理图像。激活纹理单元后将其与纹理绑定。

gl.texParameteri(target, pname, param)：设置纹理滤镜 (Texture Filter)，处理当对象出现缩放时，纹理如何处理中间点或被压缩的点。有四个参数可以设置：

• gl.TEXTURE_MAG_FILTER：放大方法，决定当画布大于纹理本身时，如何获取纹理颜色。
• gl.TEXTURE_MIN_FILTER：缩小方法，决定当画布小于纹理本身时，如何获取纹理颜色。
• gl.TEXTURE_WRAP_S：水平填充方法，如何对纹理图像左侧或右侧区域进行填充。
• gl.TEXTURE_WRAP_T：垂直填充方法，如何对纹理图像上方和下方的区域进行填充。

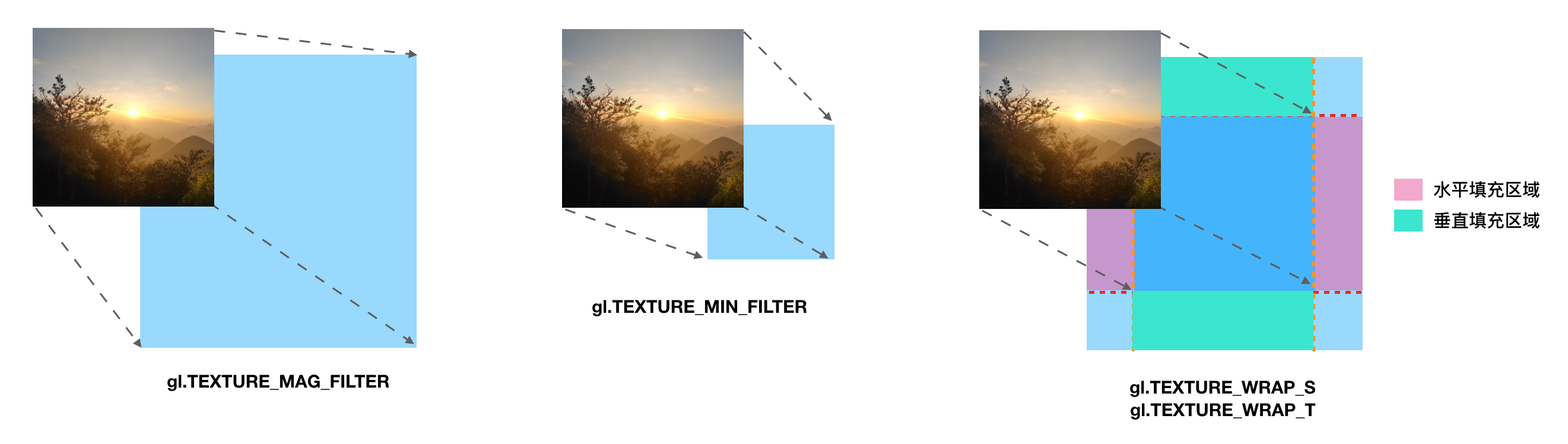

通过下图可以形象地理解（蓝色表示渲染的大小），至于它们的取值则是不同的滤镜算法，这里暂时不深入：

gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image)：将 image 指定的图像分配给绑定到目标上的纹理对象，其他参数取值相对固定，这里暂不深入。

最终可以看到纹理被成功加载：

See the Pen 1. Load Texuture (part2) by ShaderFans (@shaderfans) on CodePen.
